Грохот инерционный легкого типа ГИЛ предназначен для разделения по крупности сыпучих материалов, таких как: щебень, гравий, прочие горные породы и инертные строительные материалы, при этом максимальный размер куска исходного материала не должен превышать 100 мм с относительной влажностью исходного материала не более 5%.
Конструкция грохота ГИЛ предусматривает 1-4 яруса сит.

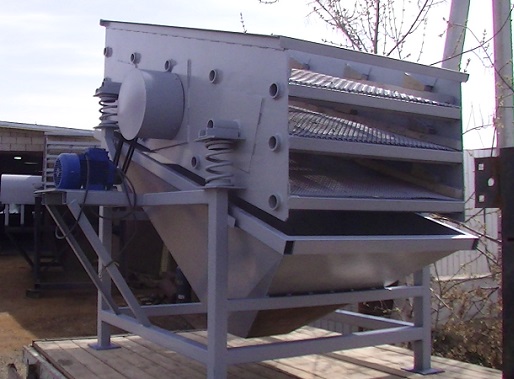

Виброгрохот имеет 3 яруса сит для получения 4 фракций материала , 3 отводятся переднюю часть грохота , а 4 самая мелкая попадает в конусный бункер и ссыпает материал под грохот , поэтому грохота в такой компоновки необходимо устанавливать на дополнительную опору для установки под нижний бункер отводного конвейера или другое оборудование.
ТИПЫ ГРОХОТОВ ЛЕГКОГО ТИПА
| Типы грохотов | Макс. рекомендуемая крупность кусков питания, мм | Угол наклона просеивающей поверхности, градус | Амплитуда (полуразмах колебаний короба), мм | Частота колебаний короба в мин/ |
|---|---|---|---|---|
| ГИЛ | 100 | 15 | 1.5 -2.5 мм |
970
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование оборудования |
Просеивающая поверхность |
Число ярусов |
Произв. по питанию (расчётная*), м³/час ( крупность касков 5-20мм, ячейка 10мм) |
Ном/ мощность эл. двигателя, кВт |
||
|
Ш, |
Д, |
S, |
||||
|
ГИЛ-21 |
1000 |
2000 |
2 |
1 |
15 ( при ячейки 0.16мм не более 2-3) |
1.5 |
|
ГИЛ-22 |
2 |
7 ÷ 15 |
||||
|
ГИЛ-23 |
3 |
5÷10÷15 |
2.2 |
|||
|
ГИЛ-24 |
4 |
3÷7÷11÷15 |
||||
